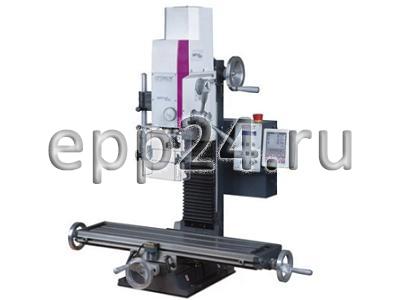

2.22.57. Вертикально фрезерный станок, оснащенный щитком-экраном из оргстекла предназначен для оснащения мастерских по слесарному делу в общеобразовательных учреждениях.
Представляет собой собой производительный настольный мини фрезерный станок с электронным управлением оборотами шпинделя.
Конструктивные особенности:
- хорошо читаемый цифровой дисплей для индикации оборотов шпинделя и хода пиноли,
- высокая точность вращения (радиальное биение шпинделя менее 0,015 мм),
- точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками,
- двухступенчатый редуктор и бесступенчатое регулирование оборотов шпинделя с помощью производительного коллекторного электродвигателя,
- регулируемые гайки на всех ходовых винтах, позволяющие полностью устранить люфт,
- двухрядные регулируемые радиально-упорные подшипники по всем осям,
- не менее двух режимов подачи пиноли: грубая и точная микрометрическая,
- шлифованные и шабреные направляющие, оборудованные масляными карманами,
- поворотная на 90° фрезерная головка с возможностью работы в любом промежуточном положении,
- удобная и эргономичная низковольтная панель управления не более 24 В с мембранной клавиатурой,
- правое-левое вращение шпинделя,
- защита направляющих по осям Y и Z,
- встроенный в фрезерную головку станочный светильник (галогеновая лампа не менее 12 В, 10 Вт),
- обработанные пазы для монтажа измерительных лент устройства цифровой индикации по осям X, Y, Z,
- большеразмерный защитный экран с конечным выключателем,
- регулируемые упоры перемещения стола,
- легко читаемая измерительная шкала на фронтальной части стола.
Технические характеристики:
- двигатель не менее 950 Вт, 220 В, 50 Гц,
- максимальный диаметр рассверливания в стали не менее 200 мм,
- максимальный диаметр сверления в стали не менее 16 мм,
- максимальный диаметр торцевой фрезы не менее 52 мм,
- максимальный диаметр концевой фрезы не менее 20 мм,
- 2-ступенчатый приводной механизм с бесступенчатой регулировкой,
- число оборотов шпинделя в диапазоне не уже, чем от 100 до 3000 об/мин,
- ход пиноли не менее 50 мм,
- размер стола не менее 700х180 мм,
- размер Т-образных пазов не менее 12 мм,
- расстояние между пазами не менее 63 мм,
- количество пазов не менее 3 шт.,
- максимальная нагрузка на стол не менее 40 кг,
- перемещение по оси X не менее 480 мм,
- перемещение по оси Y не менее 175 мм,
- перемещение по оси Z не менее 270 мм,
- габаритные размеры станка (ДхШхВ) не более 950х650х950 мм,
- масса станка не более 116 кг.
