Описание

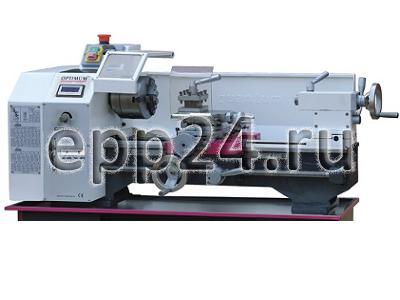

2.22.58. Станок токарный по металлу, оснащенный щитком-экраном из оргстекла предназначен для оснащения слесарных мастерских общеобразовательных учреждений.
Представляет собой настольный токарный станок промышленного класса с механическим приводом для обработки небольших деталей, рассчитанный на длительную работу в условиях ремонтной мастерской.
Конструктивные особенности:
- закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности не хуже Р5,
- закаленные и шлифованные направляющие станины (HRC в диапазоне не уже, чем от 42 до 52),
- ходовой винт для нарезания резьбы и автоматической продольной подачи,
- радиальное биение токарного патрона менее 0,05 мм,
- трапецеидальная резьба ходового винта,
- продольная, поперечная и верхняя каретки суппорта,
- автоматическая продольная подача и нарезание метрических и дюймовых резьб,
- цена деления лимбов поперечной и верхней кареток суппорта не более 0,04 мм,
- цена деления лимба пиноли задней бабки не более 0,02 мм,
- поперечное смещение задней бабки на -5 мм и +5 мм для точения длинных конусов,
- быстрый зажим пиноли задней бабки эксцентриковым рычагом,
- сменные шестерни, обеспечивающие широкий диапазон нарезаемых резьб,
- высокопроизводительный необслуживаемый двигатель,
- двойной металлокерамический подшипник ходового винта,
- кожух патрона с конечным выключателем,
- подшипники высокой грузоподъемности,
- правое и левое вращение шпинделя,
- кнопка аварийной остановки.
Технические характеристики:
- электропитание не более 220 В, 50 Гц,
- двигатель не менее 0,75 кВт,
- высота центров не менее 115 мм,
- наибольшая длина обрабатываемой детали не менее 450 мм,
- наибольший диаметр обработки над станиной не менее 230 мм,
- ширина станины не менее 135 мм,
- частота вращения шпинделя в диапазоне не уже, чем от 125 до 2000 об/мин,
- количество ступеней не менее 6 шт.,
- ход верхней каретки суппорта не менее 75 мм,
- ход поперечной каретки суппорта не менее 120 мм,
- диапазон шага нарезаемых метрических резьб не уже, чем от 0,4 до 3,5 мм,
- диапазон шага нарезаемых дюймовых резьб не уже, чем от 44 до 10 ниток/дюйм,
- максимальная высота державки резца не менее 14 мм,
- ход пиноли задней бабки не менее 70 мм,
- габаритные размеры станка (ДхШхВ) не более 965х585х510 мм,
- масса станка не более 510 мм.
Комплект поставки:
- 3-х кулачковый патрон не менее 100 мм – не менее 1 шт.
- 4-х позиционный резцедержатель – не менее 1 шт.
- Поддон для стружки – не менее 1 шт.
- Защитное ограждение – не менее 1 шт.
- Защитный экран патрона – не менее 1 шт.
- Центры упорные МК 2 и МК 3 – не менее 1 компл.
- Сменные шестерни гитары – не менее 9 шт.
- Комплект обслуживающего инструмента – не менее 1 компл.
- Руководство по эксплуатации на русском языке – не менее 1 шт.
